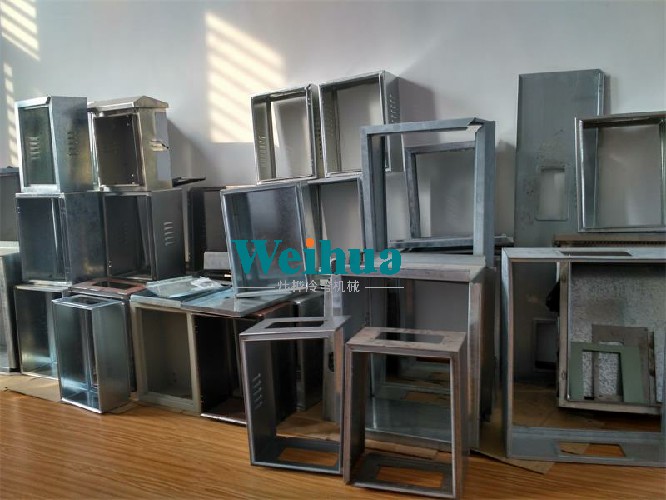

家庭配電箱的安裝要求 ：

a.配電箱的安裝分明裝、暗裝和半露式三種。

b.明裝通常采用懸掛式，可以用金屬膨脹螺栓等將箱體固定在墻上，

c.暗裝為嵌入式，應隨土建施工預埋，也可在土建施工時預留孔然后采用圬埋。

配電箱的安裝，應根據現場的具體情況，如墻的結構、厚薄情況等靈活進行。  明裝配電箱。明裝配電箱做法。  配電箱安裝在墻上時應采用開腳螺栓，脹管螺栓，固定螺栓長度一般為埋入深度75-150mm、箱底板厚度、螺帽和墊圈的厚度之和再加上  5mm左右的“出頭余量”。

1、對于較小的配電箱，也可在安裝處預埋好木磚，按配電箱或配電板四角安裝孔的位置埋設，然后用木螺釘在木磚處固定配電箱或配電板。  2暗裝配電箱。暗裝配電箱做法如圖

2、配電箱嵌入墻內安裝。在砌墻時預留孔洞應比配電箱的長和寬各大  20mm左右預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時箱體與墻之間填以混凝土即可把箱體固定住。  配電箱的安裝應符合以下要求  1照明配電箱應與動力配電箱分別設置。如合置在同一配電箱內動力和照明線路應分路設置。 配電箱底邊距地面宜為  1.5m，配電板底邊距地面不宜小于  1.8m。

3、配電箱板不應采用可燃材料制作在干燥無塵的場所，采用的木制配電箱板，應經阻燃處理。

4、總配電箱應設在靠近電源處，分配電箱應裝設在負荷相對集中的地方。住宅配電箱一般暗裝在廊道墻內加鎖或室內大門旁不顯眼處。

5、配電箱應安裝牢固橫平豎直，垂直偏差不應大于  3mm暗裝時配電箱四周應無空隙其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。

6、配電箱內裝設的螺旋式熔斷器其電源線應接在中間觸點的端子上負荷線應接在螺紋的端子上。這樣在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

7、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。

8、照明配電箱內，應分別設置零線N  線和保護零線PE  線匯流排零線和保護零線應在匯流排上連接不得絞接應有編號。

9、導線引出面板時  面板線孔應光滑無毛刺，  金屬面板應裝設絕緣保護套。

10、金屬殼配電箱外殼必須可靠接地接零。

11、配電箱上應標明用電回路名稱。對于住宅配電箱宜在開關或熔斷器旁邊標明控制對象。例如照明、空調、廚房、其它等。
